主板拓展pcie接口遇到的坑

众所周知，显卡的接口叫pcie，于是大家容易想当然，只要pcie接口插上显卡，就会正常工作，之前我也是这么想的，可是经过实践和后续的自我充电让我意思到事情没那么简单。

起因便是双显卡副卡插帧，第一次在主板上插了2张显卡，分别是r9 290和hd7750，这两张卡的特点便是同为GCN架构并且驱动通用，而且作为AMD经典的GCN架构，硬件支持视频插帧，效果极佳，是SVP等软件插帧无法比拟的，之所以插2张都可以支持插帧的显卡主要是想验证双显卡副卡插帧的可行性，为以后换RDNA架构的AMD显卡（非常遗憾，砍掉了GCN架构的特性，不支持视频插帧，变成了纯游戏架构）做准备，结果没遇到什么困难，2张卡都正常工作，一张显卡日常运行，插帧时会调用另一张卡，各司其职，也不冲突，主板为z87extreme6，3个pcie插槽。

然而，在换了b550主板平台之后，这个主板有2个pcie插槽，2张显卡并不能正常工作，问题出在了第二个pcie插槽。第二个pcie插槽无论插什么显卡都不能正常工作。

结果各种折腾也没法让2张显卡在b550主板上跑起来，于是百度寻找答案，结果一个大神的评论让我醍醐灌顶：X570的芯片组的通道分配，一共32条lane，都是pcie4.0带宽，但芯片组上行至CPU只有pcie4.0×4的带宽，多出来这些只是时分复用罢了。

虽然这位大神说的是x570主板，b550为同代主板，所以原理应该是相同的。这个时分复用感觉有点专业，我之前并没有考虑到，一个主板的pcie通道的分配原来也有一些学问。

于是我思考，为何之前的主板可以干的活，换了主板就干不了了。

这促使我去复习主板的pcie分配了。

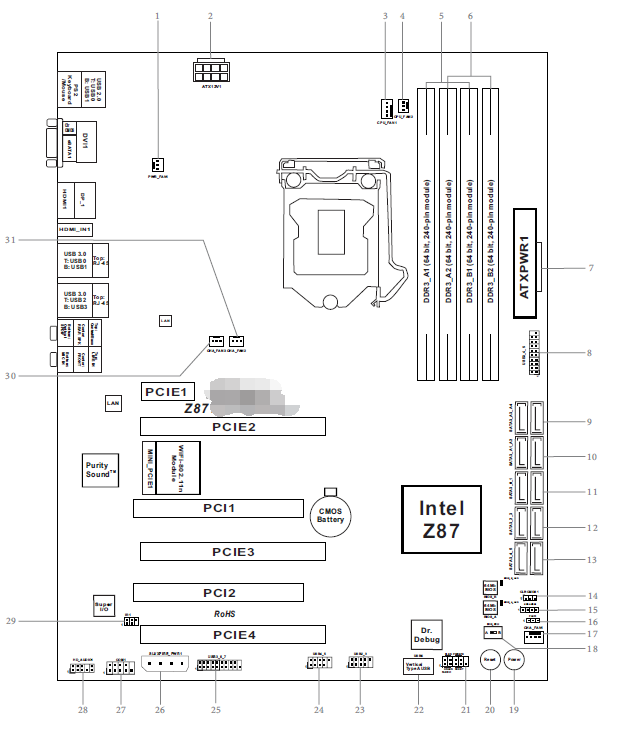

首先我们看z87芯片组主板的pcie分配，也就是之前成功运行双显卡的主板：

3 x PCI Express 3.0 x16 槽(PCIE2/PCIE3/PCIE4: 单 - x16
(PCIE2)；双 - x8 (PCIE2) / x8 (PCIE3)；三 - x8 (PCIE2) / x4
(PCIE3) / x4 (PCIE4))

这个什么意思呢，就是该主板有3个可以插显卡的pcie插槽，从上到下分别为PCIE2/PCIE3/PCIE4；

其中只有PCIE2插上设备的情况，PCIE2工作在x16模式；

PCIE2、PCIE3都有设备时，PCIE2、PCIE3都工作在x8模式；

而PCIE2、PCIE3、PCIE4都有设备时，PCIE2为x8模式，PCIE3为x4模式，PCIE3为x4模式。

我们可以看到，该主板的3个pcie插槽在3中模式下通道数加起来都是16，这是因为该z87芯片组分出了16条直连cpu的pcie通道供显卡和其他设备使用，通过16个通道的分配从而支持了1到3个设备的拓展，所以该主板是可是同时让3张显卡工作，只不过通道数就成了8+4+4。

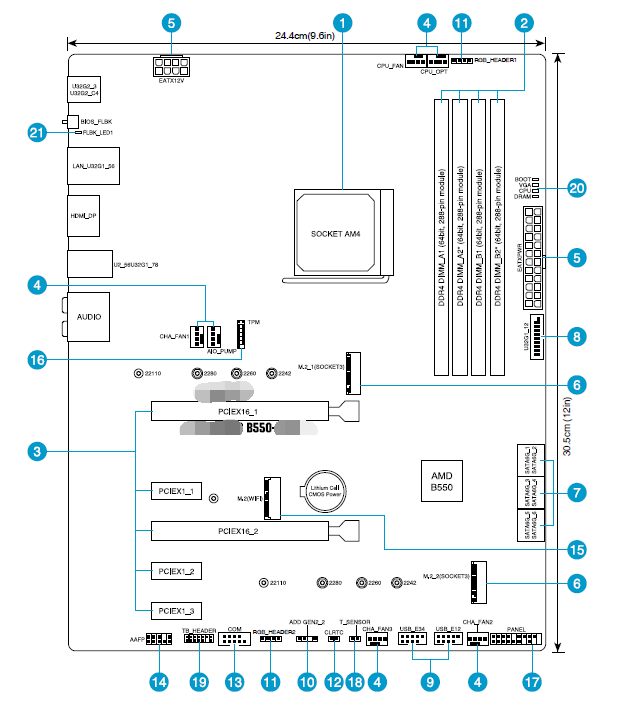

然后我们看看这款b550m主板：

主要的pcie接口有4个，分别为M.2_1/PCIEX16_1/PCIEX16_2/M.2_2

通道数如下：

M.2_1：PCIE4.0X4

PCIEX16_1：PCIE4.0X16

PCIEX16_2：PCIE3.0X4

M.2_2：PCIE3.0X4

看来b550主板的pcie通道数还是挺富裕的，那为何在PCIEX16_2插上显卡，显卡没法正常工作？

这个就和cpu pcie通道直连关系很大了，b550主板提供了20条直连CPU的PCIE4.0通道，其他通道则由b550芯片组提供，此款主板M.2_1和PCIEX16_1这两个接口是直连cpu的，而PCIEX16_2和M.2_2的pcie通道则是由芯片组提供的。如果不插在直连口，那就相当于显卡和usb、网卡、硬盘等周边设备共享芯片组的带宽，对于必须享有独立带宽的显卡设备，出问题就是可以遇见的了。

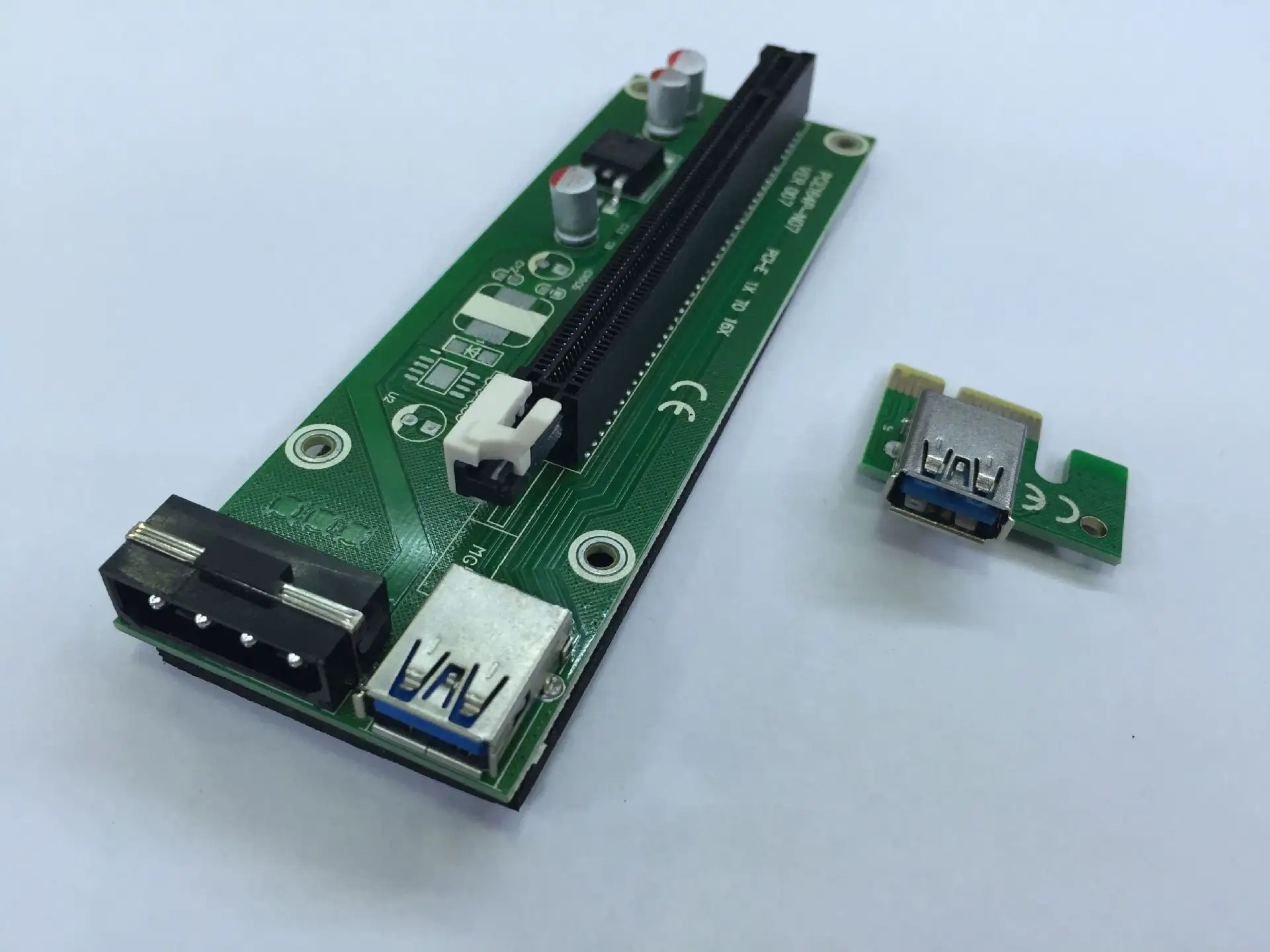

所以这款b550主板要要拓展第二块显卡，唯一的办法就是插在直连口上，而多出的直连口只有M.2_1这个接口，对，就是pcie4.0的硬盘接口，使用m2转pcie转接线可以让该接口插上显卡并正常运行，而PCIEX16_2这个插槽就只能接硬盘等设备，也可以使用转接卡，达到充分利用接口的目的。

到此硬件问题都解决了。

可是进入系统后，安装了最新的驱动，是同时兼容RX550与RX6700XT的，整体上运行也没有什么问题，两张卡正常识别，插帧也没啥问题，但会时不时会迷之卡顿，结果在设备管理器中禁用其中一张显卡后，卡顿消失了，对，可以禁用任何一张显卡，显示器线插在被禁用的卡上也没问题，应用程序会调用没被禁用的显卡。于是在需要插帧的时候，启用RX550，不用的时候禁用，防止系统卡顿，也算是勉强解决了双显卡副卡插帧遇到的问题。这迷之卡顿我猜测是架构不同(RDNA2与GCN)导致的驱动兼容性问题，这在同为GCN架构的2张显卡是没有遇到过的。
